24 rdzeń Rysunek 8 Kabel światłowodowy
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xNazwa produktu | 24 rdzeń Rysunek 8 Płaszcz PE Pełne wypełnienie Komunikacja Zewnętrzny kabel światłowodowy GYTC8Y | Liczba włókien | 24 rdzenia |
---|---|---|---|
Rodzaj włókna | G652D | Osłona kabla | HDPE |
Kolor kabla | Niebieski Zielony Pomarańczowy Brązowy | Członek siły | Metaliczny element wytrzymałościowy |
Użycie kabla | Na wolnym powietrzu | OEM | utrzymany |
High Light | 24 rdzeń Rysunek 8 Kabel światłowodowy,GYTC8Y Rysunek 8 Kabel światłowodowy |

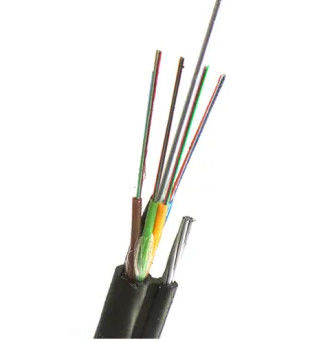

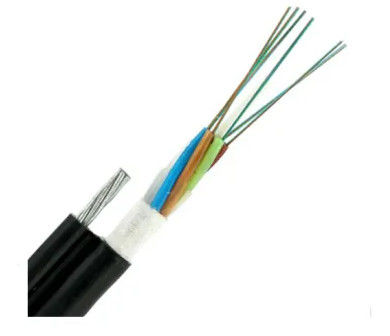

24 rdzeń Rysunek 8 Płaszcz PE Pełne wypełnienie Komunikacja Zewnętrzny kabel światłowodowy GYTC8Y
Opis:

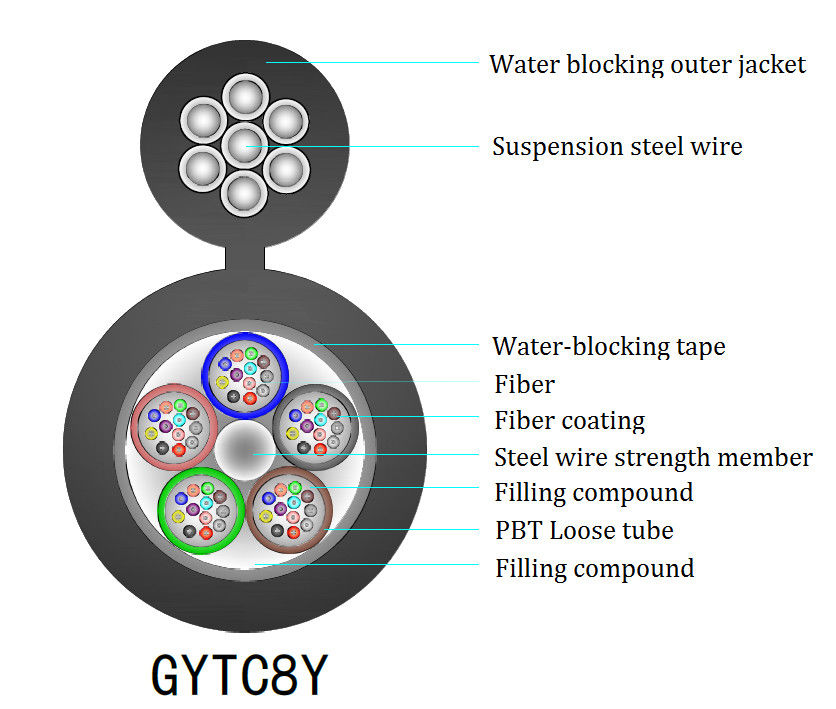

Konstrukcja kabla światłowodowego z cyfrą 8 zawiera stalowy lub dielektryczny posłaniec w kablu światłowodowym, eliminując w ten sposób potrzebę przywiązywania kabla światłowodowego do posłańca.Kabel światłowodowy z cyfrą 8 składa się z trzech elementów: komunikatora, taśmy i kabla światłowodowego.Kabel komunikacyjny z cyfrą 8 ma kilka zalet.Koszt materiałów instalacyjnych można obniżyć, eliminując konieczność zakupu osobnego przewodu łączącego i przewodu mocującego.Koszt robocizny można znacznie zmniejszyć, ponieważ jest tylko jedno zadanie instalacyjne, polegające na zainstalowaniu kabla z cyfrą 8.Porównuje się to z dwoma zadaniami instalacyjnymi wymaganymi, gdy najpierw musi być zainstalowany komunikator, a następnie kabel jest instalowany przez przywiązanie go do komunikatora.Zazwyczaj całkowity koszt instalacji może zostać obniżony nawet o 40%.
Charakterystyka:
Wysoka wytrzymałość na rozciąganie skręconych drutów spełnia wymagania samonośności i zmniejsza koszty instalacji
Dobra wydajność mechaniczna i temperaturowa
Luźna tuba o wysokiej wytrzymałości, która jest odporna na hydrolizę
Specjalna mieszanka wypełniająca tubę zapewnia krytyczną ochronę włókna
W celu zapewnienia wodoszczelności kabla podejmowane są następujące środki:
Drut stalowy używany jako centralny element wzmacniający
Luźna masa wypełniająca tubę
100% wypełnienie rdzenia kabla
Bariera wilgoci APL
Model | Opis | Aplikacje | Wytrzymałość na rozciąganie (N) | Odporność na zgniatanie (N/100mm) | ||
Długoterminowy | krótkoterminowy | Długoterminowy | krótkoterminowy | |||
GYTC8Y | 24-rdzeniowy zewnętrzny kabel optyczny komunikacyjny, metalowy element wytrzymałościowy, luźna tuba warstwy, pełny związek wypełniający, osłona PE, samonośny kabel optyczny Ryc. 8 | Samonośne układanie nad głową | 3000 | 7000 | 300 | 1000 |
Promień Bned (mm) |
Temperatura pracy (℃) | Maks.tłumienie (dB/km) | włókna | średnica zewnętrzna (mm) | waga kg/km | |||
Statyczny(D) | Dynamiczny (D) | Min.TA | Maks.TB | 1310 μm | 1550 μm | |||
10 dni | 20 dni | -40℃ | +60℃ | ≤0,36 | ≤0,22 | 2~144 | 8,2~17,8 | 102~268 |
Kategoria | Opis | Specyfikacje | |
G.652D | |||
Specyfikacje optyczne | Osłabienie | @1310nm | ≤0,36dB/km |
@1550nm | ≤0,22dB/km | ||
Nieciągłość tłumienia | ≤0,05 dB | ||
Tłumienie a długość fali | @1285~1330nm | ≤0,05 dB/km | |
@1525~1575nm | ≤0,05 dB/km | ||
Długość fali zerowej dyspersji | 1300 ~ 1324 nm | ||
Nachylenie zerowej dyspersji | ≤0,092ps/(nm2.km) | ||
Dyspersja | @1310nm | ≤3,5 ps/nm.km | |
@1550nm | ≤18 ps/nm.km | ||
Dyspersja w trybie polaryzacji (PMD) | ≤0,2 ps/km1/2 | ||
Długość fali odcięcia kabla (λcc) | ≤1260nm | ||
Efektywny grupowy wskaźnik załamania | @1310nm | 1.4675 | |
@1550nm | 1,4681 | ||
Strata makro zgięcia (promień 30 mm, 100 zwojów) 1625 nm | ≤0,1 dB | ||
Geometryczny Specyfikacje |
Średnica pola trybu | @1310nm | 9,2 ± 0,6 μm |
@1550nm | 10,4 ± 0,8 μm | ||
Średnica okładziny | 125±1μm | ||
Nieokrągłość okładziny | ≤1,0% | ||
Średnica powłoki | 245±7μm | ||
Błąd koncentryczności powłoki/okładziny | ≤8μm | ||
Błąd koncentryczności rdzenia/okładziny | ≤0,8 μm | ||
Mechaniczny Specyfikacje |
Poziom testu sprawdzającego | ≥1,0% | |
Promień zwijania włókien | ≥4,0m | ||
Szczytowa siła taśmy powlekającej | 1,3~8,9N |
