Kabel światłowodowy OPGW do linii przesyłowych energii powietrznej

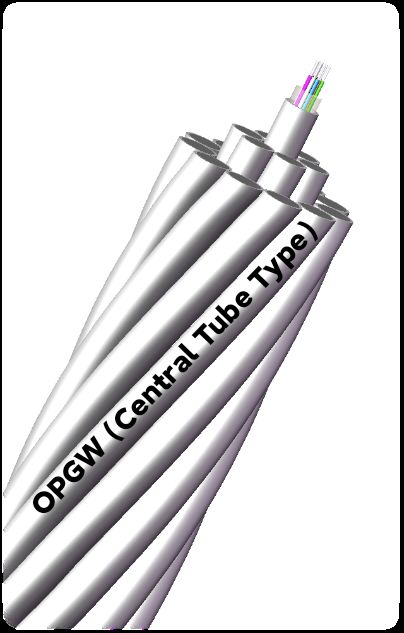

Optical Fiber Composite Overhead Ground Wire (OPGW) to rodzaj przewodu naziemnego zawierającego włókna optyczne, posiadający wiele funkcji, takich jak przewód naziemny i komunikacja optyczna.Stosowany jest głównie w liniach komunikacyjnych o napięciu 110 kV i wyższym oraz w nowo wybudowanych systemach przesyłowych wysoko napięciaMożna go również wykorzystać do zastąpienia istniejących przewodów naziemnych starego systemu przesyłowego wysokiego napięcia, dodania linii łączności optycznej,przeprowadzenie prądów zwarcia i zapewnienie ochrony przed błyskawicamiKable optyczne OPGW, owinięte metalowymi przewodami, są bardziej niezawodne, stabilne i bezpieczne.w porównaniu z innymi rodzajami kabli optycznychPonadto, jeśli OPGW jest wykonany z aluminiowo pokrytego drutu stalowego lub drutu stopu aluminiowego zwiniętego razem,to jest równoznaczne z ustawieniem dobrego przewodnika nadgórnego drutu naziemnego, co może przynieść wiele korzyści, takich jak zmniejszenie biegu ukrytego zasilania linii przesyłowej, obniżenie nad napięcia częstotliwości zasilania,i poprawa zakłóceń i niebezpiecznego wpływu linii elektroenergetycznych na linie komunikacyjneZe względu na cechy włókien optycznych, takie jak przeciwdziałanie zakłóceniom elektromagnetycznym i lekką wagę,mogą być zainstalowane na szczycie wież linii przesyłowych bez konieczności uwzględniania optymalnej pozycji zawieszenia i problemów z korozją elektromagnetycznąDlatego OPGW charakteryzuje się wysoką niezawodnością, lepszą wydajnością mechaniczną i stosunkowo niskimi kosztami.Technologia ta jest szczególnie odpowiednia i ekonomiczna w przypadku układania nowych lub wymiany istniejących przewodów naziemnych. Specjalne struktury mogą być dostosowane zgodnie z wymaganiami użytkownika.

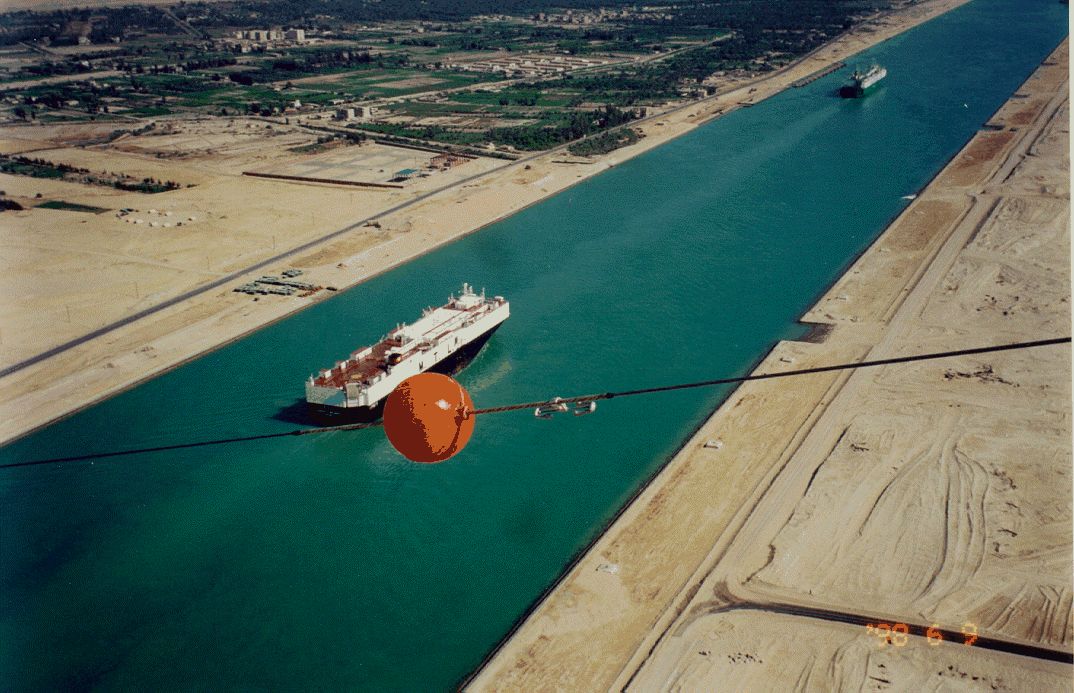

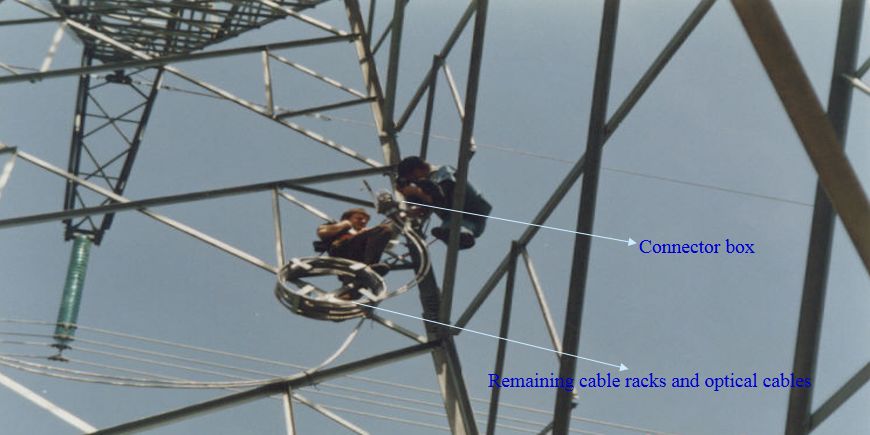

Wykorzystanie na górze na wieżach przesyłowych wysokiego ciśnienia.

DL/T 832-2016 Włókno optyczne kompozytowy przewód naziemny, JB/T 8999-2014 Włókno optyczne kompozytowy przewód naziemny itp.

1. W przypadku linii o wysokim napięciu przekraczającym 110kv odstęp między krokami jest stosunkowo duży (zwykle ponad 250 m);
2. Łatwe w utrzymaniu, łatwe w rozwiązywaniu problemu przekraczania linii, a jego właściwości mechaniczne mogą spełniać wymagania dużych przekraczania linii.
3. Zewnętrzna warstwa OPGW jest wykonana z metalowej opony, która nie ma wpływu na erozję i degradację pod wysokim napięciem.

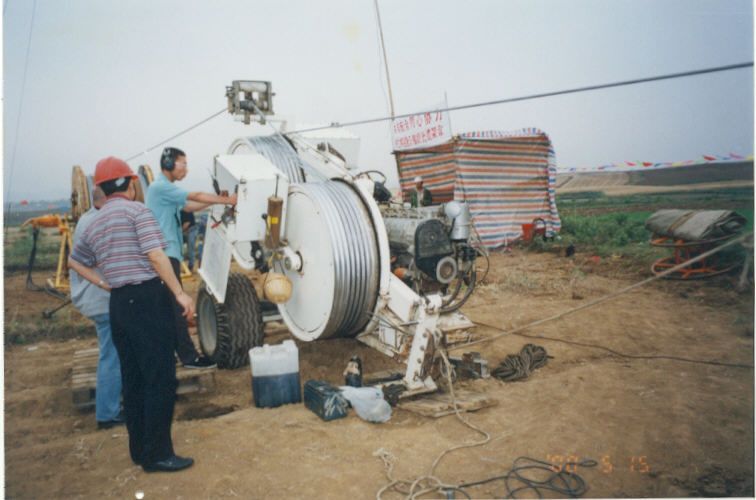

4. OPGW muszą być wyłączane podczas budowy, co powoduje znaczne straty w przypadku przerwy w dostawie prądu.W wskaźnikach wydajności OPGW, im większy prąd zwarcia, tym więcej dobrych przewodników jest potrzebnych do pancerza, co odpowiednio zmniejsza wytrzymałość na rozciąganie.do zwiększenia mocy prądu zwarcia, powierzchnia metalowego przekroju poprzecznego musi zostać zwiększona, co prowadzi do zwiększenia średnicy i masy kabla.Należy wprowadzić rygorystyczne wymagania dotyczące wskaźników wytrzymałości wież linii podczas układania.
