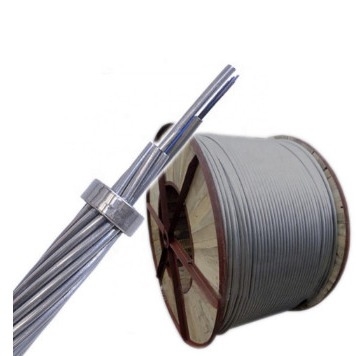

Kabel światłowodowy OPGW 4-48 rdzeniowy jednomodowy/wielomodowy do systemów energetycznych

Optical Fiber Composite Overhead Ground Wire (OPGW) to rodzaj przewodu naziemnego zawierającego włókna optyczne, posiadający wiele funkcji, takich jak przewód naziemny i komunikacja optyczna.Stosowany jest głównie w liniach komunikacyjnych o napięciu 110 kV i wyższym oraz w nowo wybudowanych systemach przesyłowych wysoko napięciaMożna go również wykorzystać do zastąpienia istniejącego kabla uziemionego starego systemu przesyłowego wysokiego napięcia, dodania linii łączności optycznej,przeprowadzenie prądów zwarcia i zapewnienie ochrony przed błyskawicami.

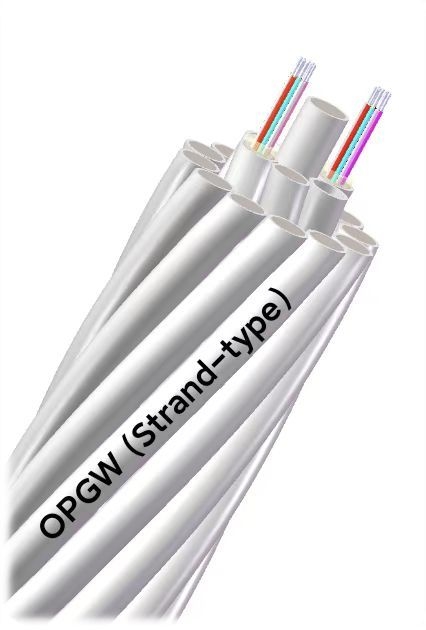

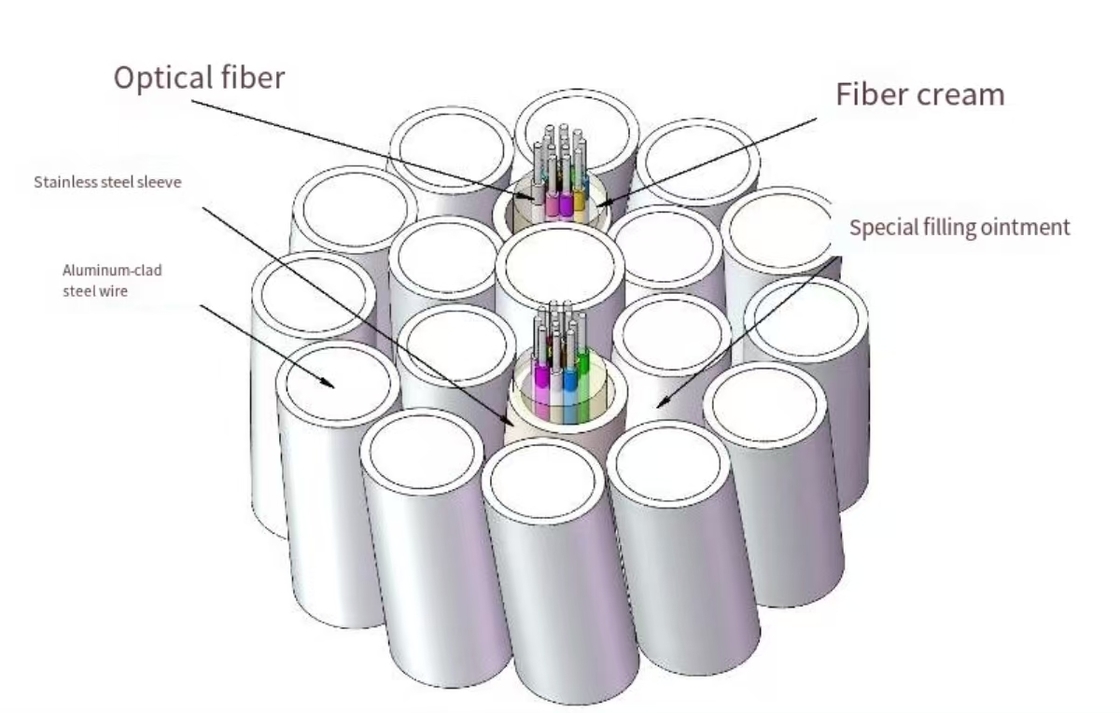

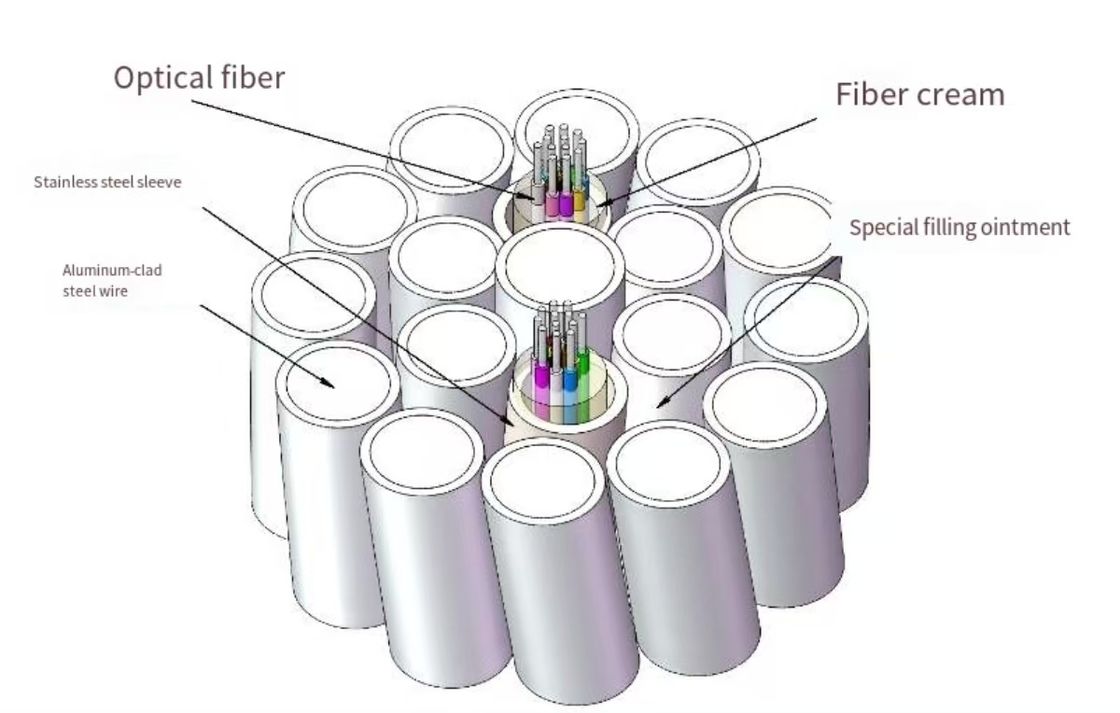

Kable optyczne OPGW, owinięte metalowymi przewodami, są bardziej niezawodne, stabilne i bezpieczne.w porównaniu z innymi rodzajami kabli optycznychPonadto, jeśli OPGW jest wykonany z aluminiowo pokrytego drutu stalowego lub drutu stopu aluminiowego zwiniętego razem,to jest równoznaczne z ustawieniem dobrego przewodnika nadgórnego drutu naziemnego, co może przynieść wiele korzyści, takich jak zmniejszenie biegu ukrytego zasilania linii przesyłowej, obniżenie nad napięcia częstotliwości zasilania,i poprawa zakłóceń i niebezpiecznego wpływu linii elektroenergetycznych na linie komunikacyjne.

Ze względu na cechy włókien optycznych, takie jak przeciwdziałanie zakłóceniom elektromagnetycznym i niską wagę,mogą być zainstalowane na szczycie wież linii przesyłowych bez konieczności uwzględniania optymalnej pozycji zawieszenia i problemów z korozją elektromagnetycznąDlatego OPGW charakteryzuje się wysoką niezawodnością, lepszą wydajnością mechaniczną i stosunkowo niskimi kosztami.Technologia ta jest szczególnie odpowiednia i ekonomiczna w przypadku układania nowych lub wymiany istniejących przewodów naziemnych. Specjalne struktury mogą być dostosowane zgodnie z wymaganiami użytkownika.

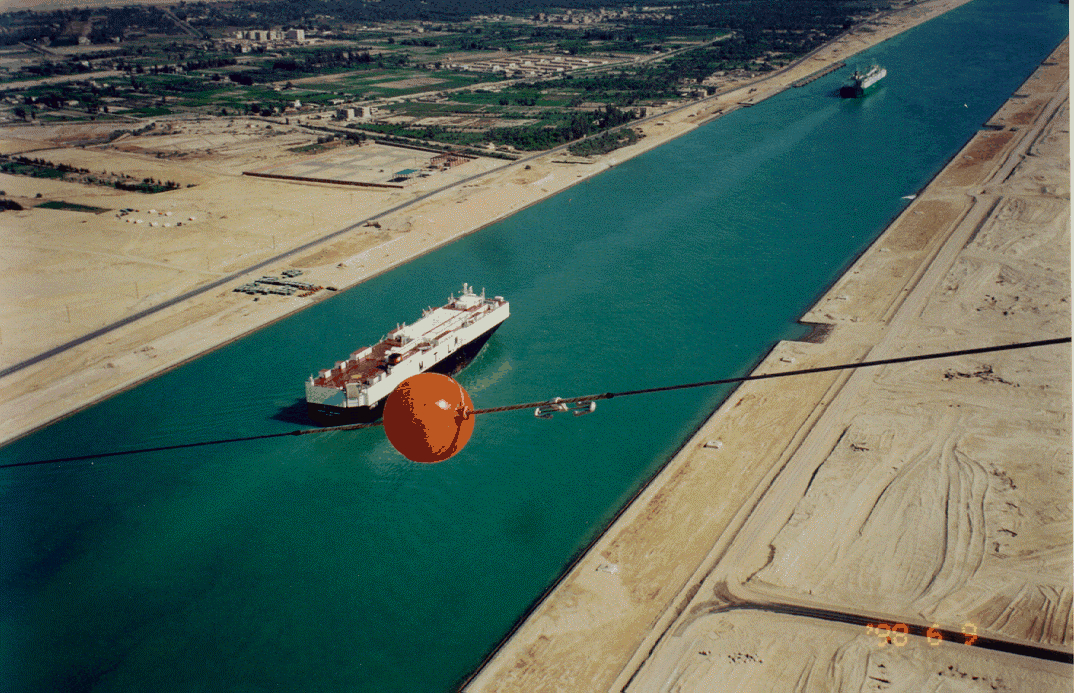

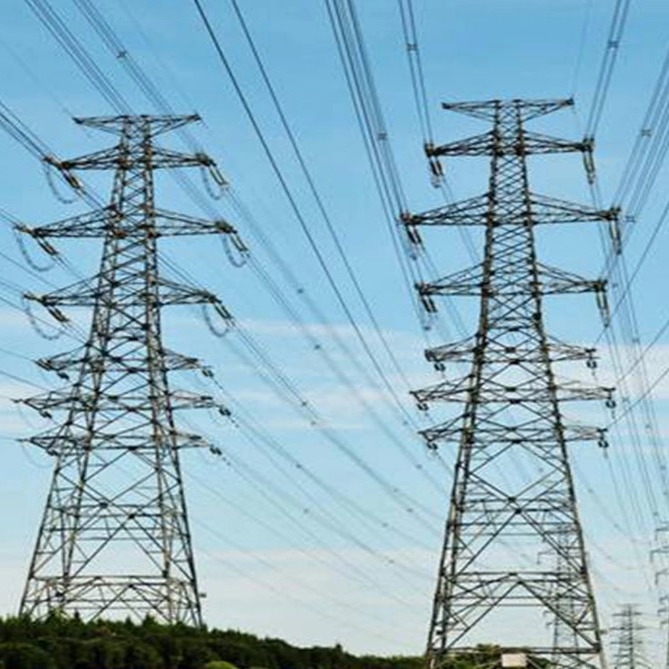

Wykorzystywany jest nad głową na wieży przesyłowej wysokiego ciśnienia.

DL/T 832-2016 Włókno optyczne kompozytowy przewód naziemny, JB/T 8999-2014 Włókno optyczne kompozytowy przewód naziemny itp.

• W przypadku linii o wysokim napięciu przekraczającym 110kv odstęp między krokami jest stosunkowo duży (zwykle ponad 250M)
• Łatwe w utrzymaniu, łatwo rozwiązać problem przejścia linii, a jego właściwości mechaniczne mogą spełniać wymagania dużych przejścia linii
• Zewnętrzna warstwa OPGW jest wykonana z metalowej opony, która nie ma wpływu na erozję i degradację wysokonapięciową
• OPGW muszą być wyłączane podczas budowy, co powoduje znaczne straty w przypadku przerwy w dostawie prądu.W wskaźnikach wydajności OPGW, im większy prąd zwarcia, tym więcej dobrych przewodników jest potrzebnych do pancerza, co odpowiednio zmniejsza wytrzymałość na rozciąganie.do zwiększenia mocy prądu zwarcia, powierzchnia metalowego przekroju poprzecznego musi zostać zwiększona, co prowadzi do zwiększenia średnicy i masy kabla.Należy wprowadzić rygorystyczne wymagania dotyczące wskaźników wytrzymałości wież linii podczas układania
